福尼斯焊机TPS-CMT焊机【英佰特稳定的焊接工艺】

发布日期:19-06-19 21:44 人气:



CMT 技术的发展

CMT —— 创新的焊接技术

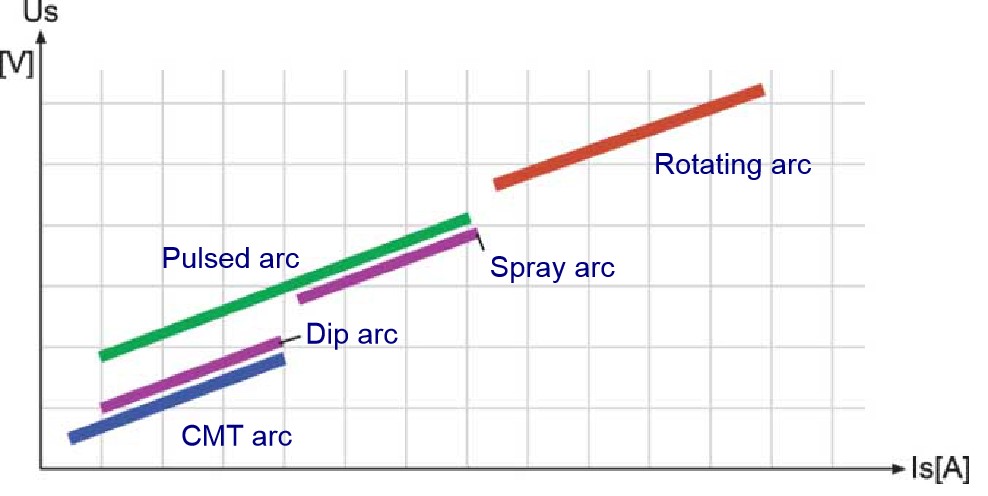

CMT技术的应用领域

CMT 技术—焊接技术的革命性突破

福尼斯CMT焊机技术

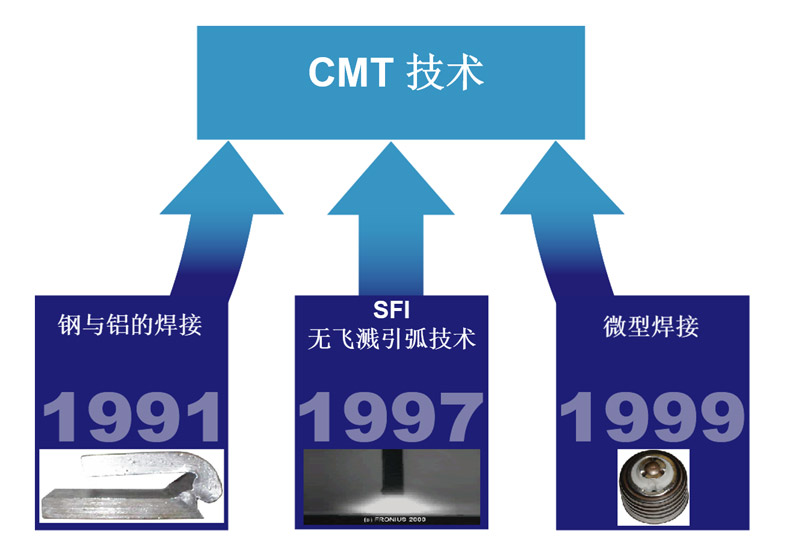

CMT技术的历史
CMT焊机技术发展历史

研究开发人员

项目组成员
    核心成员21人
    原材料部、机加工及生产等部门15名成员的支持
系列产品花费39人一年的时间
21项专利技术

CMT焊机技术研究开发人员

Drive 系统 –— 特殊的推拉丝机构

CMT焊机特殊的推拉丝结构


新型的马达
尺寸小,重量轻 (1.6 kg)
散热好
安全等级 IP23

CMT 技术

· CMT 是 Cold Metal Transfer 的缩写(冷金属过渡) · 一种全新的短路过渡技术 · 同传统的气体保焊(GMA)相比熔滴过渡温度更低

传统的短路过渡形式
1、电流促使熔滴脱落;2、短路过渡时伴随大的短路电流。

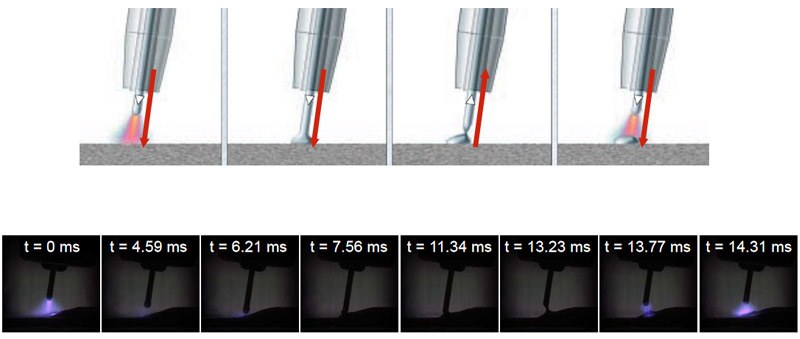

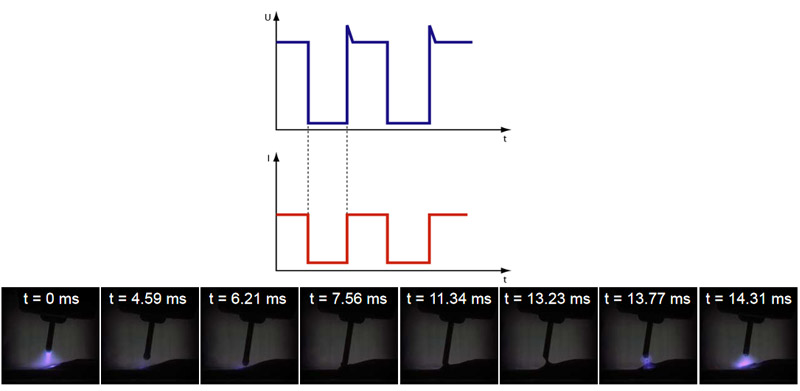

CMT 技术的原理

焊丝 AlSi5 / 1.2 mm
保护气 Argon
电流 (平均值) 73 A
电压 14.8 V
送丝速度 4.9 m/min
频率 (平均值) 63 Hz

最大的不同在于:
1、第一次将焊丝的运动直接同焊接过程控制相结合


CMT技术的不同特点
2、金属过渡时电流几乎为零

CMT技术的不同特点2

3、焊丝的回抽运动帮助熔滴脱落

CMT技术的不同特点3

CMT技术的优点 – 美观焊缝成形

由于以上三个过渡特征,真正地实现无飞溅焊接和钎焊焊缝

CMT技术的优点-美观焊缝成型

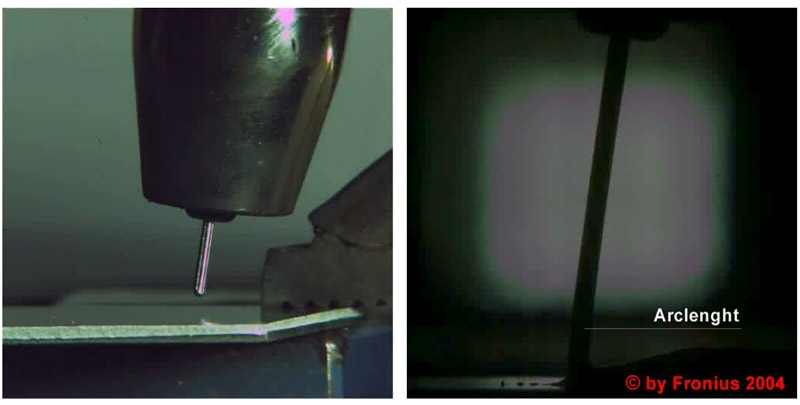

CMT技术的优点 – 精确的弧长控制

精确的弧长控制
    传统的气体保护焊( GMA )
    通过监控电压的变化改变弧长
    缺点: 受工件表面、焊接速度等因素的影响.

    CMT
    机械式监测和调整电弧长度
    优点: 电弧长度不受工件表面和焊接速度的影响

CMT技术的优点-精确的弧长控制

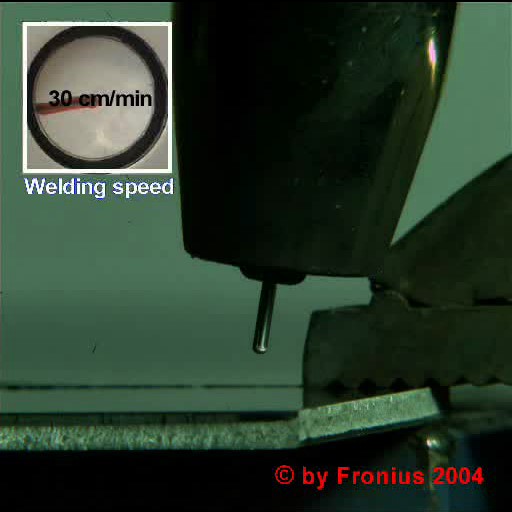

极高的容忍性  —– 不同的焊接速度

极高的容忍性-不同的焊接速度

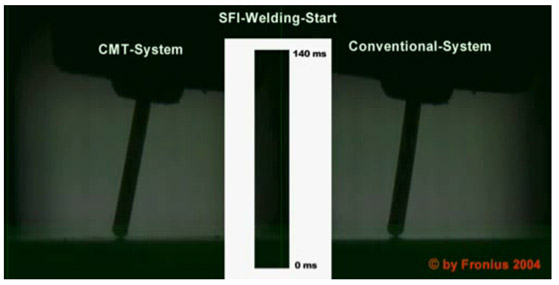

CMT技术的优点 – 引弧可靠迅捷

1、引弧的速度是传统引弧的两倍;2、在非常短的时间内即可熔化母材。

CMT技术的优点-引弧可靠迅捷


CMT技术的优点 – 优异的联接能力

1、结合CMT技术和脉冲电弧可影响热输入量和焊缝形状;2、提高了间隙搭桥能力和焊接速度。

CMT技术的优点-优异的联结能力

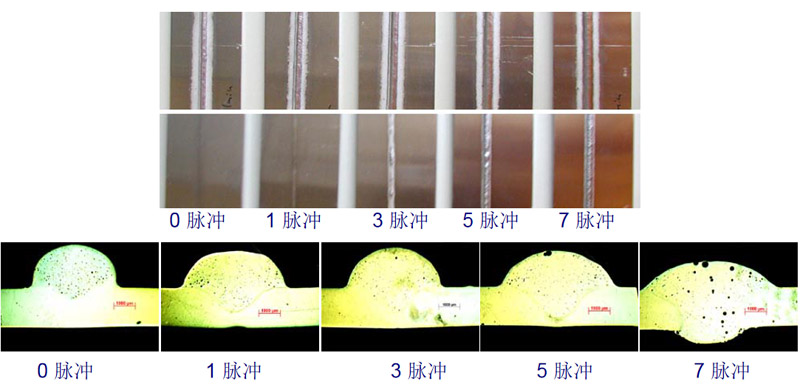

结合CMT技术和脉冲电弧,对焊缝的影响

CMT技术和脉冲电弧,对焊缝的影响

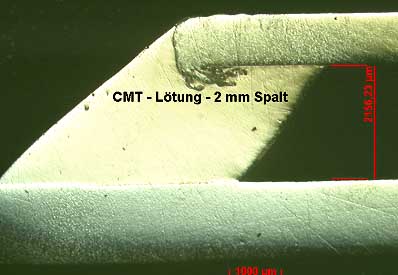

CMT技术的优点 – 优异的间隙搭桥能力

低的热输入量,小的变形,更高的间隙搭桥能力
母材 DC01
镀层板
板厚 0.8 / 1.5 mm
填充焊丝 CuSi3 / 1.0 mm
保护气 Argon
焊接速度 1,0 m/min (39.37“/min)

CMT技术的优点-优异的间隙搭桥能力

CMT技术的优点 – 热输入量可限定

1、CMT技术的热输出可由短路电弧过渡决定;2、CMT技术的热输入量可根据焊接成形的需要进行调整。

CMT技术的优点-热输入量可限定

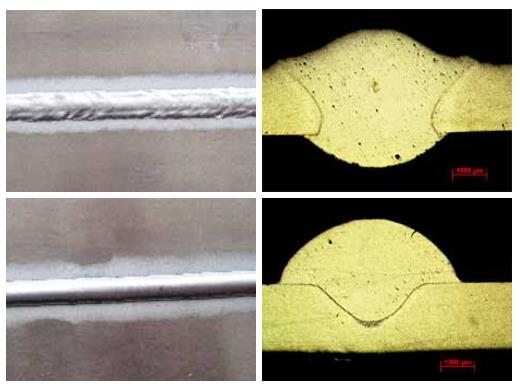

由于纯CMT技术的低的热输入量,形成更窄更高焊缝截面

短路电弧
送丝速度 5.0 m/min
焊接电流 96 A
焊接电压 17.0 V

CMT
送丝速度 5.0 m/min
焊接电流 84 A
焊接电压 13.5 V

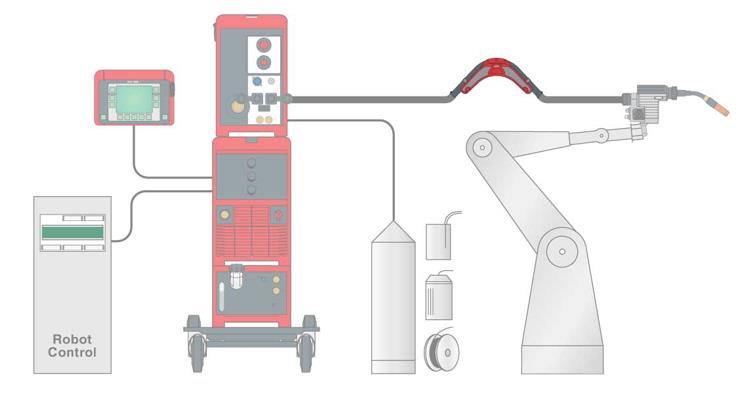

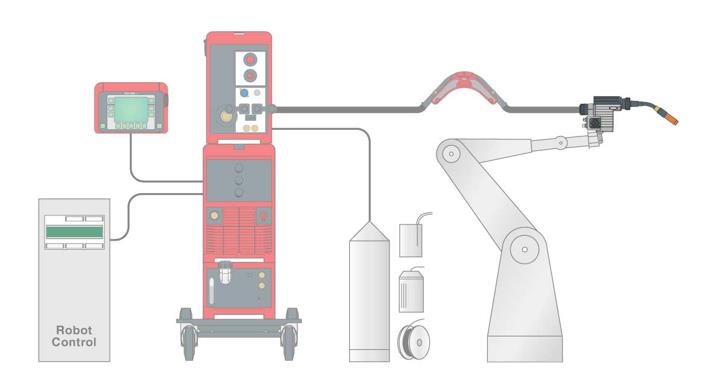

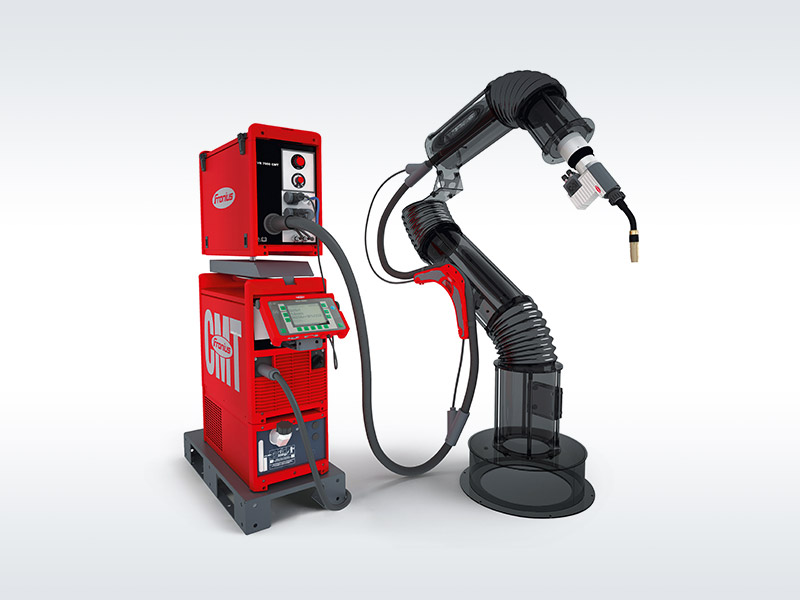

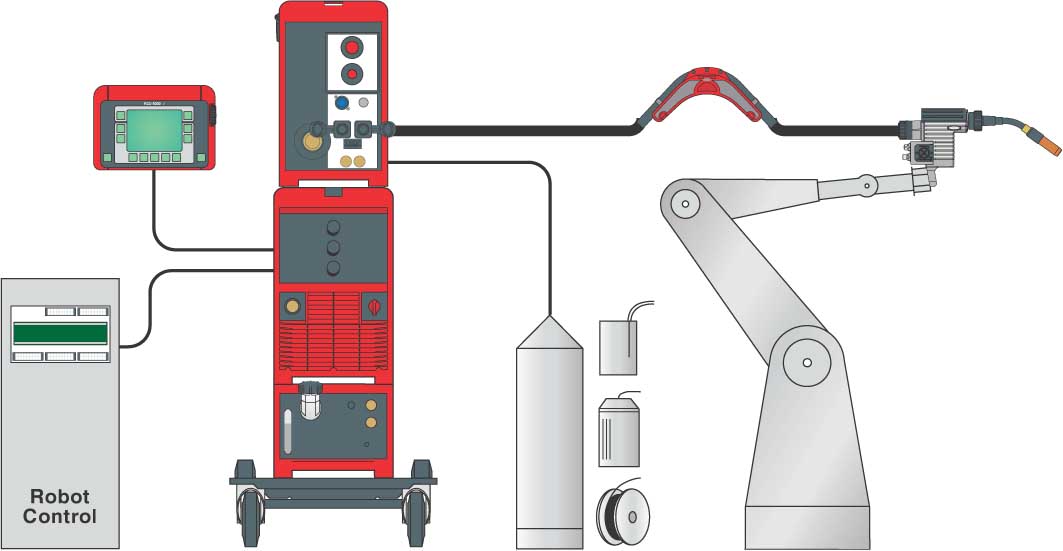

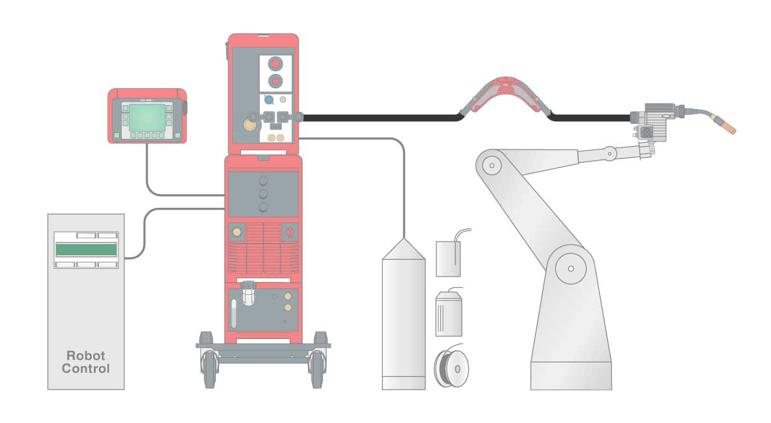

CMT 焊接系统

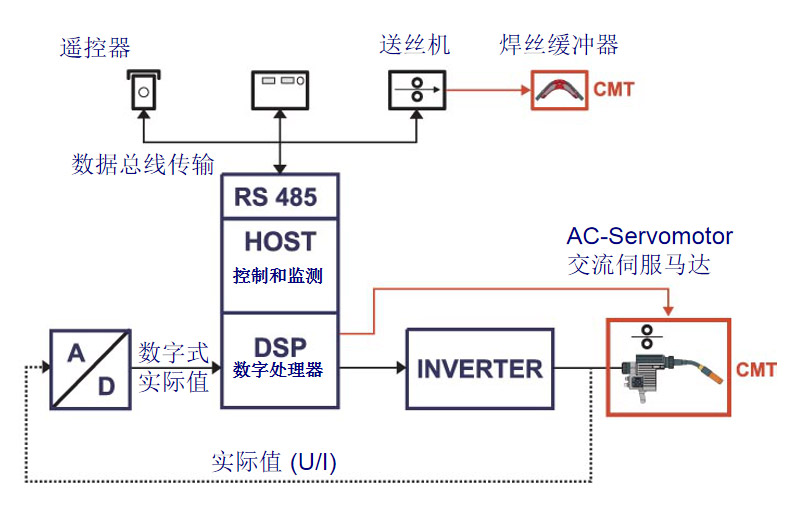

CMT焊接系统

1、应用于自动焊;
2、系统传输完全数字化控制。

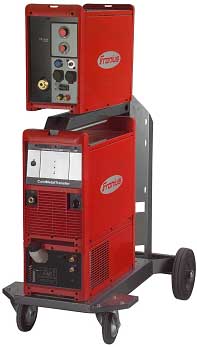

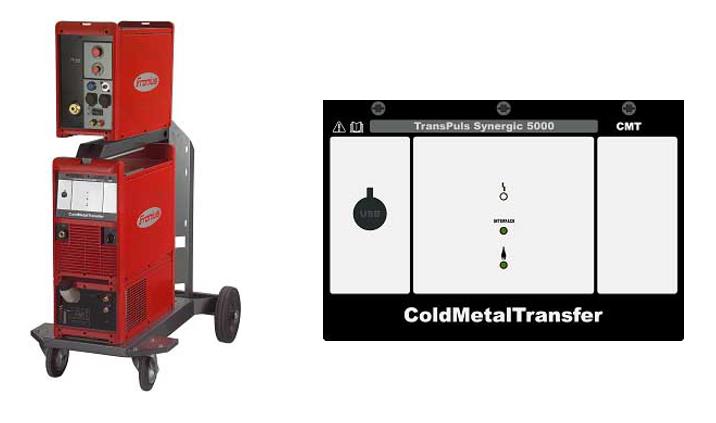

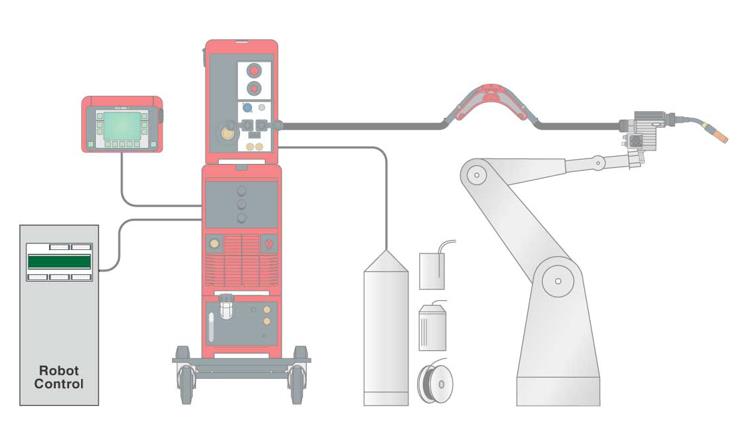

CMT 焊接系统-CMT焊接电源

CMT焊接电源


TPS 3200 / 4000 / 5000 CMT
TPS 3200 / 4000 / 5000 CMT MV
焊机包括CMT工艺所需的硬件和软件
全数字化控制(闭环)
      微处理器控制(开路)
三种焊接方式:非脉冲/脉冲/CMT技术

CMT焊接电源

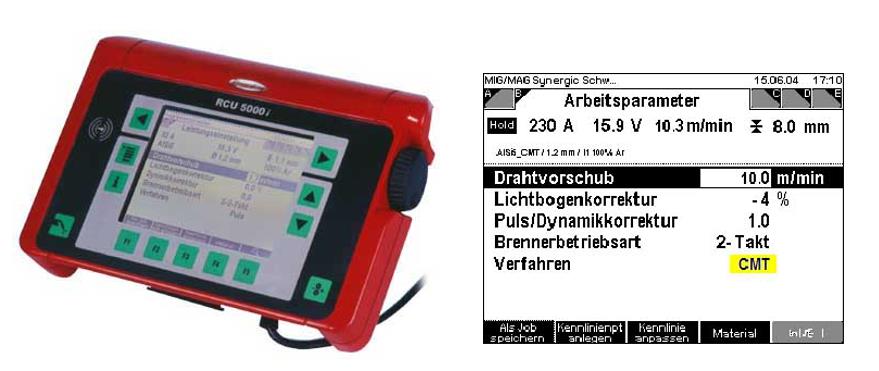

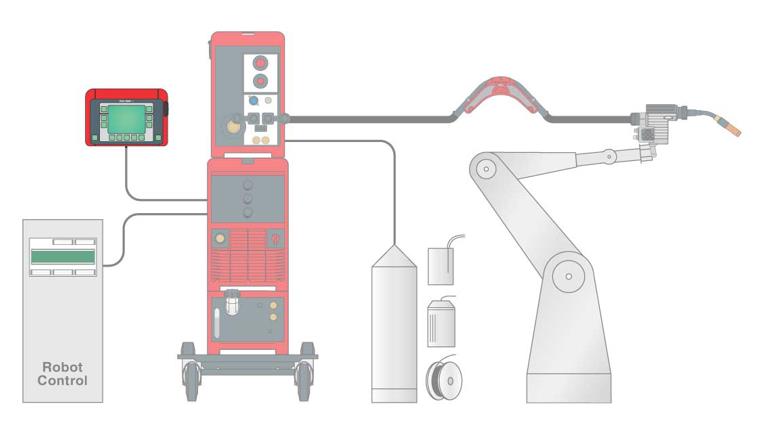

CMT 焊接系统—遥控器

CMT焊接系统遥控器

RCU 5000i遥控器

1、CMT 系统组件;2、三种焊接方式: 非脉冲/脉冲/CMT技术

RCU 5000i遥控器

CMT 焊接系统—水箱

CMT焊接系统-水箱

冷却水箱


FK 4000-R FC;用于冷却机器人焊枪;CMT系统只建议水冷配置

冷却水箱

CMT 焊接系统—机器人接口

CMT焊接系统-机器人接口

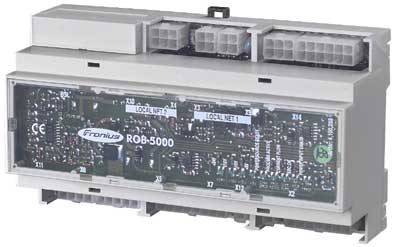

机器人接口

ROB5000; Field bus 总线系列      Device Net Interface      E-Set Devicenet 经济型

机器人接口

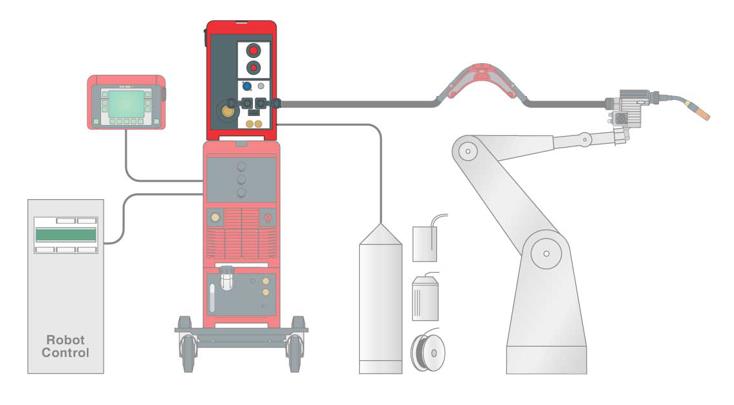

CMT 焊接系统—送丝机

CMT焊接系统-送丝机

CMT 送丝机

VR 7000-CMT 4R/G/W/F++

4-轮送丝

F++ 接口

LHSB高速接口连接电源和焊枪

VR7000 CMT 仅适用于CMT焊枪

1,2H 轮作为标准配置 VR7000 CMT


CMT 焊接系统—连接电缆

CMT焊接系统-连接电缆

CMT连接电缆

送丝机和推拉丝枪连接电缆
Robacta Drive CMT 4.25m / 6.25m F++
电缆可从 拉丝机构上拆除
       -  节省更换时间,避免重新设置TCP协议
  -  降低库存配件成本
送丝管外置,更换快捷
耐磨性好

电源和送丝机中继线
 1.7 m / 4m / 8 m – 95 mm2


CMT 焊接系统—焊丝缓冲器

CMT焊接系统-焊丝缓冲器

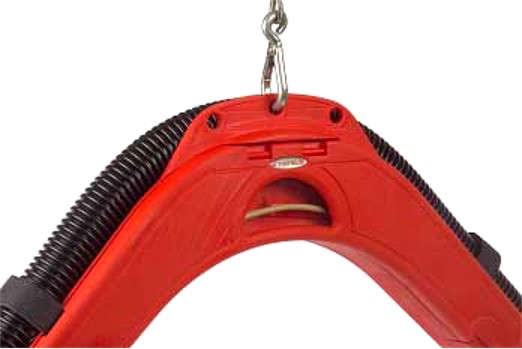

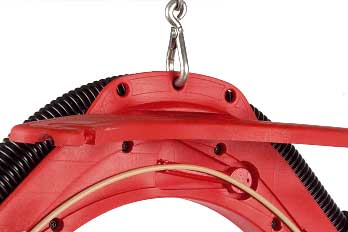

CMT Wire buffer 焊丝缓冲器


焊丝缓冲器

wire butter焊丝缓冲器
Wire buffer 焊丝缓冲器包含:
焊丝缓冲器
2 条外部送丝管
连接送丝机传感线
    可提供长度: 4.25m / 6.25m
外部送丝管的长度
      焊丝缓冲器 – 拉丝机构 = 1.2 m

功能: 减弱送丝机和拉丝机构的震动/保证焊枪送丝

快速更换送丝管,减少怠工时间

适用所有材质焊丝

缓冲器需用专用的支撑架
    (与机器人配套)固定

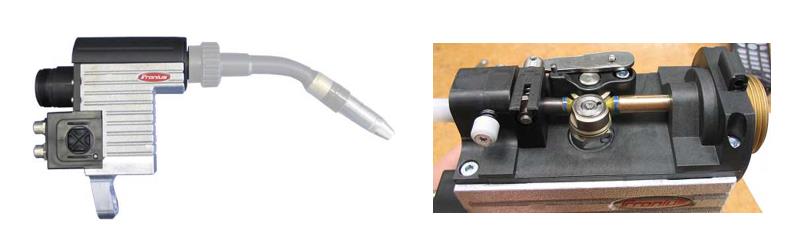

CMT 焊接系统—焊枪拉丝机构

CMT焊接系统-焊枪拉丝机构


CMT 推拉丝机构

Robacta Drive CMT

强劲的交流伺服马达保证送丝动力;   非啮合马达延长使用寿命;   可调节焊丝压紧力,压力可读;   数字化控制,保证精确送丝


外形精巧,焊枪运行干涉小;  焊枪电缆能够快速更换和拆卸; 可选用标准的机器人焊枪枪头; 支承架与焊枪融为一体, 配件数量更少;

CMT推拉丝机构

CMT 配套零件

下列组件需更换易损部件: - 焊丝缓冲器
- 枪电缆
- 推拉丝机构
- 枪头

适用材料:
AlMg / CuSi 0.8 / 0.9 / 1.0 / 1.2
CrNi 0.8 / 0.9 / 1.0 / 1.2
Steel 0.8 / 0.9 / 1.0 / 1.2

CMT配套零件


CMT工艺的特征

AC 交流伺服马达(焊枪内)
迅捷平稳地改变送丝速度是实现CMT工艺的先决条件
    CMT  达到 70 Hz和 330 m/s2(响应速度)
MSG  达到 2.5 m/s2(响应速度)
在高焊速情况下高频率的协同控制仍能产生微细的鱼鳞纹
SFI (无飞溅引弧)更快的引弧
CMT  30 ms 起弧
MSG  60 ms 起弧

焊丝缓冲器将两套送丝系统分开,让焊丝产生缓冲区,保证CMT所需的精确送丝

送丝机内安装的是普通的马达
推拉丝枪内装有交流伺服马达

系统完全由数字化和总线控制

CMT系统订货的注意事项

使用帮助信息以便正确订货;  订货的CMT系统一定要经过原厂装配和试运行;   对焊枪的3D 数据作必要的模拟参考

CMT系统的交付

CMT 系统交货期    交付时间需 8-9 周时间,空运4周(需另计运费)

从二零零五年二月一日开始供货
